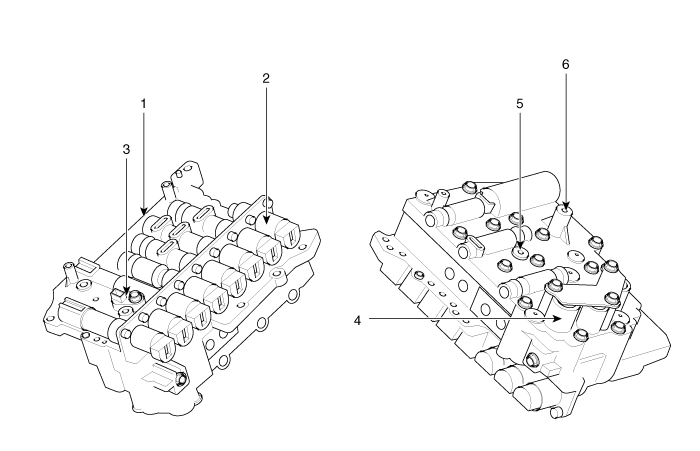

1. PCV adjust screw 2. Solenoid valve 3. Oil temperature sensor |
4. Accumulator 5. Low & reverse brake(LR/B) pressure flow hole 6. Under drive brake (UD/B) pressure flow hole |

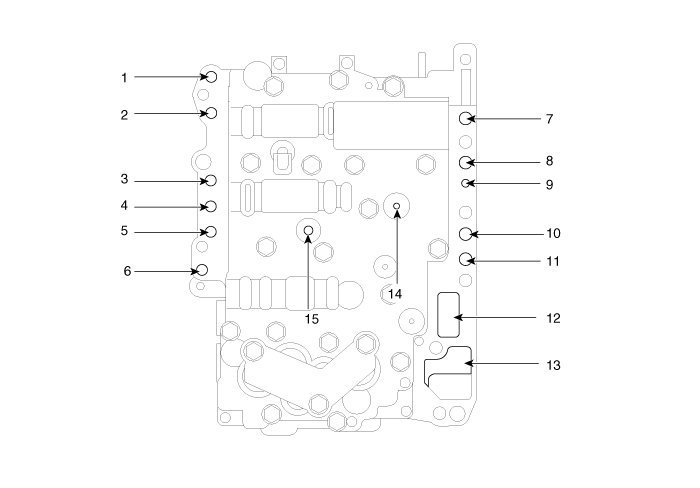

1. To cooler 2. From cooler 3. Lubrication(rear) 4. OD Clutch pressure 5. Reducing pressure (red2) 6. Reducing pressure (red1) 7. From damper pressure 8. To damper pressure |
9. Lubrication(front) 10. 35R clutch pressure 11. 26 brake pressure 12. From oil pump 13. To oil pump 14. UD Brake pressure 15. Low & reverse pressure |
Underdrive Brake Control Solenoid Valve(UD/B_VFS) Circuit Diagram
...
Components
1. Reservoir cap
2. Reservoir
3. Grommet
4. Master cylinder assembly
...
Inhibitor Switch Description
Inhibitor Switch monitors the lever's position(PRND) and is used to control
gear setting signals.
...
